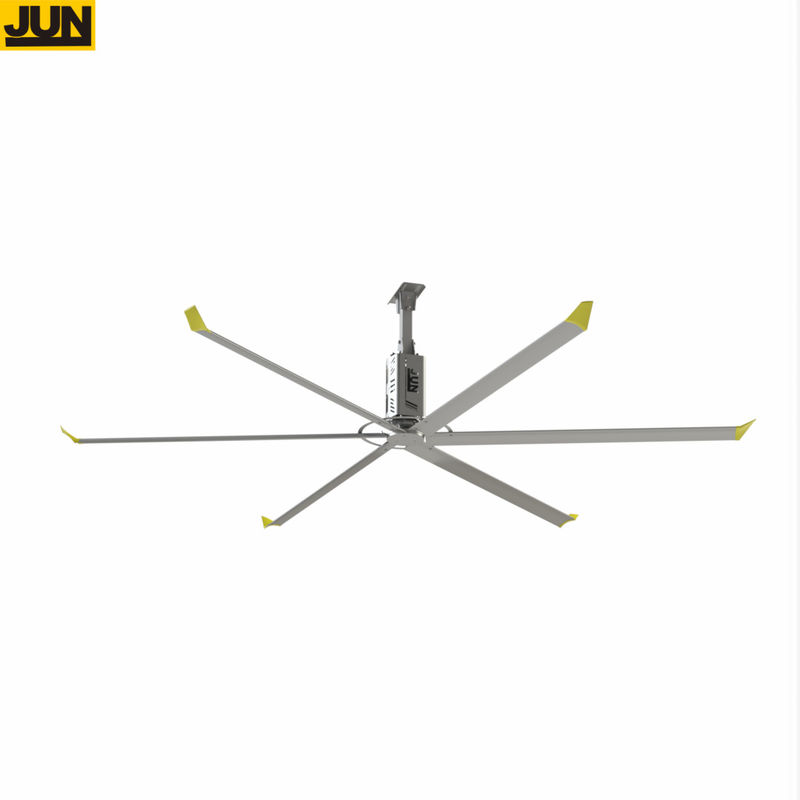

Productbeschrijving
De wind van een grote industriële ventilator voelt als een natuurlijke bries, de windsnelheid is gewoon het beste koele gevoel van de menselijke huid.het personeel in de hete zomer een geschikte werkomgeving bieden, waardoor de productie-efficiëntie wordt verbeterd.
Functie van de ventilator:
1)ventilatie
De ventilator verbetert de luchtuitwisseling in een hele ruimte, het is perfect gestroomlijnd ontwerp kan 2-3m/s snelheid driedimensionale wind produceren, en laat je het gevoel te hebben van het natuurlijke bries systeem.Het bevordert de verspreiding van rook., vocht, kooldioxide en slechte lucht met een hoge specifieke zwaartekracht.
2)gemak
Het is gemakkelijk te bedienen, het besturingssysteem neemt het nieuwste polloze frequentiekonverterbesturingssysteem aan.De gehumaniseerde operationele interface laat je ook genieten van de schoonheid van elektronische en mechanische bereiken van het leven.- Ontvochtiging
Omdat het een groot luchtvolume kan produceren, bevordert het effectief de luchtcirculatie, zodat het vocht goed verspreid is, waardoor de kans op problemen zoals bedwantsen, schimmels enzovoort sterk wordt verminderd.
4)mooi en duurzaam
Na complexe oppervlaktebehandeling kan het product de pijn van periodieke reiniging vermijden,de kosten-prestatieverhouding is het hoogst,de levensduur van elke ventilator kan meer dan 10 jaar bereiken.- energiebesparing
Het nominale vermogen van de motor op de ventilator is 1,5 kW, elke ventilator kan 1000 vierkante meter werkoppervlakte dekken, 8 uur per dag, is slechts 10 graden vermogen energieverbruik,in vergelijking met typische kleine ventilatoren en luchtconditioners met een hoog energieverbruik, grote industriële plafond ventilator kan worden genoemd model van energiebesparing, kan uw operationele kosten aanzienlijk verminderen.
werkingsbeginsel:
De grote plafondventilator is een serie producten speciaal ontwikkeld voor energiebesparing, verbetering van de werkomgeving.koeling is niet de enige manier om het effect van koeling en comfort te bereikenDe oppervlakte van een ventilator kan worden bepaald door de diameter van de ventilator, maar heeft niets te maken met de snelheid.De industriële ventilator met grote diameter en lage snelheid combineert al deze kenmerken..
Na jaren van diepgaand onderzoek en verkenning, door het integreren van overzeese geavanceerde luchtvaarttechnologie, hebben we Dai Sen ontwikkeld een soort propellerbladen met uitstekende prestaties,Het past zich aan een continue en stille wind door langzaam te draaien.Het grote volume van de luchtstroom dat wordt gegenereerd door de unieke en zeer efficiënte bladen duwt naar beneden, waardoor een bijna perfecte propelleruitlaat wordt geconstrueerd.
Het stuwt grote hoeveelheden luchtstroom naar de grond en bouwt een bepaalde hoge luchtstroom die horizontaal beweegt, waardoor een algemene luchtcirculatie ontstaat.Het voordeel is de algemene bodemdekking en de driedimensionale luchtcirculatie.
De windsnelheid die wordt gegenereerd door"Grote industriële plafondventilator"is ongeveer 1-3m/s, volledig berekend op basis van het beste gevoel van koeling wanneer de luchtstroom door de menselijke huid gaat. Te sterke luchtstroom maakt mensen prikkelbaar, een gevoel van rechtstreeks worden geblazen,Te hoge snelheid van de luchtstroom maakt mensen ook duizelig.Alleen de verdamping van de huid combineert met de snelheid van de wind, kan mensen mooi maken.'Het is een gevoel van afkoeling.
"DAISEN"technische norm voor industriële plafondventilatorenAlgemeenModelnummer --------------------------------------------------------------------------DS-73Operatiemodus ------------------------------------------------------------------------------------Voorwaarts rijdenDiameter -------------------------------------------------------------------------------------------- 24 voet / 7,3 meterBlade-stijl -------------------------------------------------------------------------------------------- Airfoil/OPAantal lemmen -------------------------------------------------------------------- 6Nominaal paardenvermogen -------------------------------------------- 2,0 pk / 1,5 kWHanggewicht (gemiddeld)Verzendingsgewicht (inclusief controlebox, montageapparatuur) (gemiddeld) 186 kgMaximaal dB (*De dB-waarden zijn verkregen door middel van testen.Vermogen (bij maximaal toerental)Verplaatsing (fwd, afblazen) ---------- 16800 CMM ((m3/min)Maximale snelheid 50 RPMEnergieverbruik @ Max. Versnelling ----------------------- 1,5 kWEfficiëntie @ 100% Max. Snelheid ------------------------------------------ 8.53CMM/WattMaximaal effectief gebied(varieert afhankelijk van de verschillende installatiehoogte en onder obstakels)---- 600-1400 m2Typische industriële afstand ------------------------------------------- 12-40 meterMontage van hardwareStandaardmontageUniversele I-balkkklem met draaibare gewricht en 250 mm dropGlulammontage (optioneel) beugels met draaigewricht en 200 mm dropAanvullende dropverlengingen (Puyou)--------- Tot 2 m in 20 cmMotorversnellingsmotor --------------------------------------------------- CV40-30-1500dragerstructuur ------------------------------------------------------- SKF drager voor zware ladingontwerplevensduur ----------------------------------------------------------- 12 jaarHP --------------------------------------------------- 2 / 1,5 kWOmgevingswerkstemperatuur ---- -20 °C tot +40 °CIsolatie klasse HBeschermingsklasse IP 55Werktoestand S 1Servicefactor 0,8/0.78VersnellingsbakType ------------------------------------------------------------ 2-stappen HelicaalGebruiksduur van synthetische tandwiel smeervet, onderhoudsvrijMotorbesturingspaneel (MCP)Standaardvermogen en maximale versterking -------------------- ---220V AC 2Ø (16A) OF 380 AC 3Ø (20A)Vermogen indicatie lichtRF-lijnfilterAirbreaker Schneider 220V1Ø 16A 380V3Ø16AVFD motor aandrijving kabel -----------------RVV1*Frequentieomzettereen frequentieregelaar zonder paal,1,5 kW) 380V/220VVeiligheidscomponentenschroef van de draaibankmechanische anti-dropping structuurmet plastic bekleed stalen kabelBlade Retainer Links (6), Safety Cable, Guy Wires (alleen plafond bevestiging)hoogsterke schroeven en anti-slip moeren van 8.8,10.9, 12,9 graad voor verschillende structuren.GarantieEen jaar onderdelen garantie op motor, lemmet, versnellingsbak en bedieningspaneel.Productmodel
| | Model | Spanning | Kracht | Diameter | Maximale snelheid | Volume | Geluidkwaliteit | Gewicht |
| Fengshen seires | DS-7.3 | 220V/380V | 1.5 kW | 7.3M | 50 | 16800 m3/min | ≤60 | 156 kg |
| DS-6.6 | 220V/380V | 1.5 kW | 6.6M | 55 | 12862 m3/min | ≤60 | 151 kg |
| DS-6.0 | 220V/380V | 1.5 kW | 6.0M | 60 | 12261 m3/min | ≤60 | 148 g |
| DS-5.4 | 220V/380V | 1.5 kW | 5.4M | 65 | 11963 m3/min | ≤60 | 144 kg |
| Fengxingreeks | DS-4.8 | 220 V | 0.75 kW | 4.8M | 75 | 10675 m3/min | ≤40 | 60 kg |
| DS-4.2 | 220 V | 0.52 kW | 4.2M | 85 | 5213 m3/min | ≤40 | 56 kg |
| DS-3.6 | 220 V | 0.40 kW | 3.6M | 95 | 3326 m3/min | ≤40 | 52 kg |
| DS-3.0 | 220 V | 0.35 kW | 3.0M | 120 | 2673 m3/min | ≤40 | 48 kg |
Configuratie van de belangrijkste onderdelen
★aandrijfinrichting•Fengshenserie ventilator neemt Taiwan/Duitse versnellingsbak motor
•FengxingDe serie adopteert de industrie's eerste niet-koolstof borstel, groot koppel, DC aandrijving motor, ter vervanging van de traditionele motor snelheidsreducer, realiseren van hoge integratie,verbetering van de betrouwbaarheid en de efficiëntie van de transmissie
★besturingssysteem
•Fengshenserie fan adopteert Taiwan / Duitsland merk omvormerstaploossnelheidswijziging (optioneel explosiebestendige regelaar) om de schakelaar te configurerenoverstromingoverbelastingbescherming, koelventilator en andere onderdelen
•Fengxingserie ventilator neemt een speciale borstelvrije controller ★ventilatorblad•Het materiaal van het ventilatorblad neemt magnesium-aluminiumlegering T6-behandeling aan, corrosiebestendigheid, hoge sterkte, hoge taaiheid
•geavanceerde vloeistofsimulatie-software CFD-simulatie en windtunneltest, in overeenstemming met de aerodynamische anti-vermoeidheid;
•Met de functie van vertraging start, de belasting en de impact van de motor worden sterk verminderd, en de levensduur is langer
★Structurele onderdelen•De structurele onderdelen worden gevormd door Q235B laser, het buigen van de verstijvende structuur, en het dikste deel is 8 mm.
•Voor de bouten worden hoge sterkte bouten van legeringsstaal en anti-slip moeren gebruikt.
•Staaldraad touw en turnbuckle spanningsstructuur om de ventilator te stabiliseren tegen vallen
• Het geïntegreerde chassis kan het risico op breuken voorkomen, de koppelings-anti-valstructuur kan schroefdefecten voorkomen, het chassis kan worden laten vallen,de gaten van de plywoodstructuur kunnen glijden voorkomen, is de verstelbare structuur geschikt voor alle installatieomstandigheden, en het boogvormige verstelbare middelgat kan worden ingesteld om het vlak van het schaalblad te garanderen
Vergelijking van drie koelmethoden in een installatie van 1000 vierkante meter| Koelstand | Hoeveelheid | Vermogen/eenheid | Hoog vermogen | Algemene vergelijking |
| Centrale airconditioning | 1 | 80 kW | 80 kW | De wanden, deuren en ramen van de installatie moeten worden geïsoleerd.en de onderhoudskosten van het vervangen van het filterelement en het toevoegen van koelmiddel is hoog |
| Traditionele industriële ventilator | 40 | 0.3 kW | 12 kW | De installatie van traditionele wandventilatoren wordt beperkt door muren en kolommen.Het is niet veilig dat het haar van medewerkers in de ventilatorbladen wordt gemengd., die een kleine ruimte inneemt en een korte levensduur heeft |
| 7.3Mgrote industriële plafondventilator | 1 | 1.5 kW | 1.5 kW | Grote oppervlakte, lange levensduur, lage onderhoudskosten, installatie neemt geen werkplaats in, veiligheid en milieubescherming |
Luchtstroom van de ventilator
Typische toepassingen van klanten
