Productgegevens
Plaats van herkomst: China
Merknaam: daisen
Certificering: RoHS, ISO, UL, CE, SGS
Modelnummer: DS
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 PCS
Prijs: Negotiation
Verpakking Details: van hout
Levertijd: 3 dagen
Betalingscondities: L/C, T/T, Geldgram
Model nr.: |
DS- 73 |
Handelsmerk: |
DS |
Specificatie: |
diameter 7,3 meter |
Oorsprong: |
China |
HS-code: |
841459100 |
Haven: |
Guangzhou, China |
Transportpakket: |
Houten pakket |
Materiaal: |
Aluminium ventilator |
Bladmateriaal: |
Legering al-MG |
Type: |
Asventilator |
Elektrische stroomtype: |
Airconditioning |
Montage: |
Plafondventilator |
Certificering: |
ISO |
Model nr.: |
DS- 73 |
Handelsmerk: |
DS |
Specificatie: |
diameter 7,3 meter |
Oorsprong: |
China |
HS-code: |
841459100 |
Haven: |
Guangzhou, China |
Transportpakket: |
Houten pakket |
Materiaal: |
Aluminium ventilator |
Bladmateriaal: |
Legering al-MG |
Type: |
Asventilator |
Elektrische stroomtype: |
Airconditioning |
Montage: |
Plafondventilator |
Certificering: |
ISO |
werkingsbeginsel:

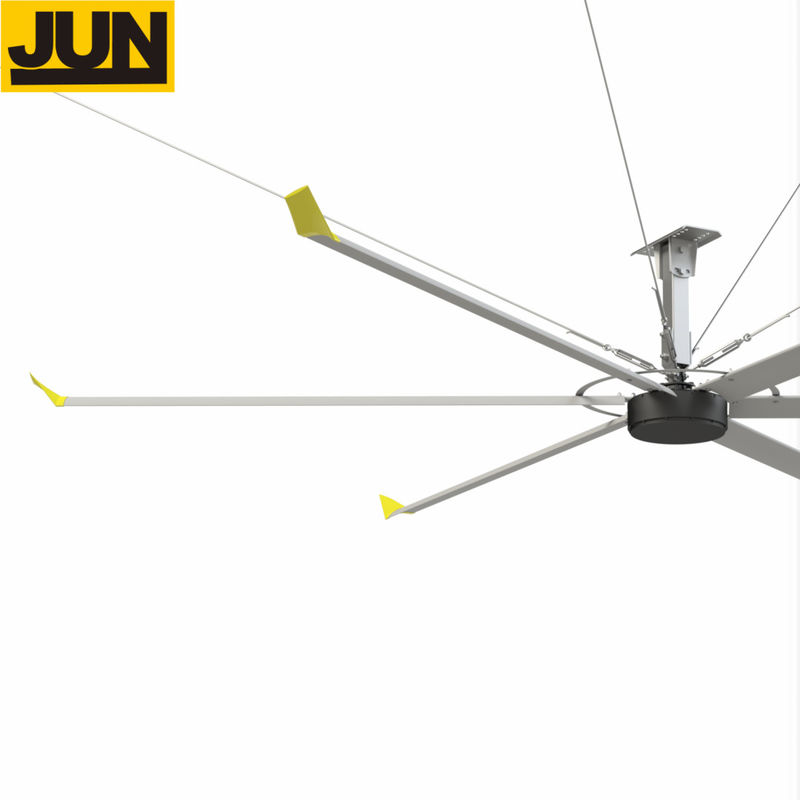

De grote plafondventilator is een serie producten speciaal ontwikkeld voor energiebesparing, verbetering van de werkomgeving.koeling is niet de enige manier om het effect van koeling en comfort te bereikenDe oppervlakte van een ventilator kan worden bepaald door de diameter van de ventilator, maar heeft niets te maken met de snelheid.De industriële ventilator met grote diameter en lage snelheid combineert al deze kenmerken..
Na jaren van diepgaand onderzoek en verkenning, door het integreren van overzeese geavanceerde luchtvaarttechnologie, hebben we Dai Sen ontwikkeld een soort propellerbladen met uitstekende prestaties,Het past zich aan een continue en stille wind door langzaam te draaien.Het grote volume van de luchtstroom dat wordt gegenereerd door de unieke en zeer efficiënte bladen duwt naar beneden, waardoor een bijna perfecte propelleruitlaat wordt geconstrueerd.
Het stuwt grote hoeveelheden luchtstroom naar de grond en bouwt een bepaalde hoge luchtstroom die horizontaal beweegt, waardoor een algemene luchtcirculatie ontstaat.Het voordeel is de algemene bodemdekking en de driedimensionale luchtcirculatie.
De windsnelheid van de "grote industriële plafondventilator" bedraagt ongeveer 1-3 m/s, volledig berekend op basis van het beste koelgevoel wanneer de luchtstroom door de menselijke huid gaat.Te sterke luchtstroom maakt mensen prikkelbaarEen gevoel van rechtstreeks worden geblazen, te hoge snelheid van de luchtstroom maakt mensen ook duizelig, alleen de verdamping van de huid combineert met de snelheid van de wind, kan het gevoel van afkoeling van mensen verfraaien.
"DAISEN"technische norm voor industriële plafondventilatoren
Algemeen
Modelnummer --------------------------------------------------------------------------DS-73
Operatiemodus ------------------------------------------------------------------------------------Voorwaarts rijden
Diameter -------------------------------------------------------------------------------------------- 24 voet / 7,3 meter
Blade-stijl -------------------------------------------------------------------------------------------- Airfoil/OP
Aantal lemmen -------------------------------------------------------------------- 6
Nominaal paardenvermogen -------------------------------------------- 2,0 pk / 1,5 kW
Hanggewicht (gemiddeld)
Verzendingsgewicht (inclusief controlebox, montageapparatuur) (gemiddeld) 186 kg
Maximaal dB
(*dB-waarden zijn verkregen door testen.
Vermogen (bij maximaal toerental)
Verplaatsing (fwd, afblazen) ---------- 16800 CMM ((m3/min)
Maximale snelheid 50 RPM
Energieverbruik @ Max. Versnelling ----------------------- 1,5 kW
Efficiëntie @ 100% Max. Snelheid ------------------------------------------ 8.53CMM/Watt
Maximaal effectief gebied (( varieert afhankelijk van de verschillende installatiehoogte en onder obstakels) -- 600-1400 m2
Typische industriële afstand ------------------------------------------- 12-40 meter
Montage van hardware
Standaardmontage
Universele I-balkkklem met draaibare gewricht en 250 mm drop
Glulammontage (optioneel) beugels met draaigewricht en 200 mm drop
Aanvullende dropverlengingen (Puyou)--------- Tot 2 m in 20 cm
Motor
versnellingsmotor --------------------------------------------------- CV40-30-1500
dragerstructuur ------------------------------------------------------- SKF drager voor zware lading
ontwerplevensduur ----------------------------------------------------------- 12 jaar
HP --------------------------------------------------- 2 / 1,5 kW
Omgevingswerkstemperatuur ---- -20 °C tot +40 °C
Isolatie klasse H
Beschermingsklasse IP 55
Werktoestand S 1
Servicefactor 0,8/0.78
Versnellingsbak
Type ------------------------------------------------------------ 2-stappen Helicaal
Gebruiksduur van synthetische tandwiel smeervet, onderhoudsvrij
Motorbesturingspaneel (MCP)
Standaardvermogen en maximale versterking -------------------- ---220V AC 2Ø (16A) OF 380 AC 3Ø (20A)
Vermogen indicatie licht
RF-lijnfilter
Airbreaker Schneider 220V1Ø 16A 380V3Ø16A
VFD motor aandrijving kabel -----------------RVV1*
Frequentieomzetter
Standaardfrequentieregelaar, 1,5 kW, 380V/220V
Veiligheidscomponenten
schroef van de draaibank
mechanische anti-dropping structuur
met plastic bekleed stalen kabel
Blade Retainer Links (6), Safety Cable, Guy Wires (alleen plafond bevestiging)
hoogsterke schroeven en anti-slip moeren van 8.8,10.9, 12,9 graad voor verschillende structuren.
Garantie
Een jaar onderdelen garantie op motor, lemmet, versnellingsbak en bedieningspaneel.
| Model | Spanning | Kracht | Diameter | Maximale snelheid | Volume | Geluidsgraad | Gewicht | |
| Fengshen seires | DS-7.3 | 220V/380V | 1.5 kW | 7.3M | 50 | 16800 m3/min | ≤ 60 | 156 kg |
| DS-6.6 | 220V/380V | 1.5 kW | 6.6M | 55 | 12862 m3/min | ≤ 60 | 151 kg | |
| DS-6.0 | 220V/380V | 1.5 kW | 6.0M | 60 | 12261 m3/min | ≤ 60 | 148 g | |
| DS-5.4 | 220V/380V | 1.5 kW | 5.4M | 65 | 11963 m3/min | ≤ 60 | 144 kg | |
| Fengxing-serie | DS-4.8 | 220 V | 0.75 kW | 4.8M | 75 | 10675 m3/min | ≤ 40 | 60 kg |
| DS-4.2 | 220 V | 0.52 kW | 4.2M | 85 | 5213 m3/min | ≤ 40 | 56 kg | |
| DS-3.6 | 220 V | 0.40 kW | 3.6M | 95 | 3326 m3/min | ≤ 40 | 52 kg | |
| DS-3.0 | 220 V | 0.35 kW | 3.0M | 120 | 2673 m3/min | ≤ 40 | 48 kg |
★aandrijfinrichting
•Fengxing serie ventilator neemt een speciale borstelvrije controller
★ventilatorblad
★Structurele onderdelen
Vergelijking van drie koelmethoden in een installatie van 1000 vierkante meter
| Koelstand | Hoeveelheid | Vermogen/eenheid | Hoog vermogen | Algemene vergelijking |
| Centrale airconditioning | 1 | 80 kW | 80 kW | De wanden, deuren en ramen van de installatie moeten worden geïsoleerd.en de onderhoudskosten van het vervangen van het filterelement en het toevoegen van koelmiddel is hoog |
| Traditionele industriële ventilator | 40 | 0.3 kW | 12 kW | De installatie van traditionele wandventilatoren wordt beperkt door muren en kolommen.Het is niet veilig dat het haar van medewerkers in de ventilatorbladen wordt gemengd., die een kleine ruimte inneemt en een korte levensduur heeft |
| 7.3M grote industriële plafondventilator | 1 | 1.5 kW | 1.5 kW | Grote oppervlakte, lange levensduur, lage onderhoudskosten, installatie neemt geen werkplaats in, veiligheid en milieubescherming |
Het energieverbruik van een grote industriële plafondventilator is ongeveer 1 / 50 van dat van een centrale airconditioner en 1 / 10 van dat van een traditionele industriële wandventilator
*** Geschikte plaatsen voor installatie: alle voldoende hoge fabrieken, sportruimten Centrum, logistiek. Het gaat hierbij om een plaats, een autowerkstad, een supermarkt, een luchthaven, een verpakkingswerkstad, een veehouderij, allerlei hallen, evenals een fitnesscentrum, enz.
*** Installatiehoogte: producten van de "Fengshen"-serie voor een hoogte van 6 tot 20 meter.
"Fengxing"-serieproducten voor een hoogte van 3 tot 6 meter.
***Oplossingen voor de drie hoofdsoorten installatieconstructies zoals hierboven afgebeeld.
Er zijn verschillende vormen van bouwconstructies.
